Fujian Province Hualong Machinery Co., Ltd. yra viena iš pirmaujančių 5 ašių vandens srovės pjovimo mašinų gamintojų ir tiekėjų Kinijoje. Turėdami didelę patirtį, nuoširdžiai sveikiname, kad iš mūsų gamyklos galite nusipirkti pažangią 5 ašių vandens srove pjovimo mašiną. Galimi kokybiški produktai ir priimtina kaina.

HLWJ-4020 CNC vandens srovės pjovimo staklės

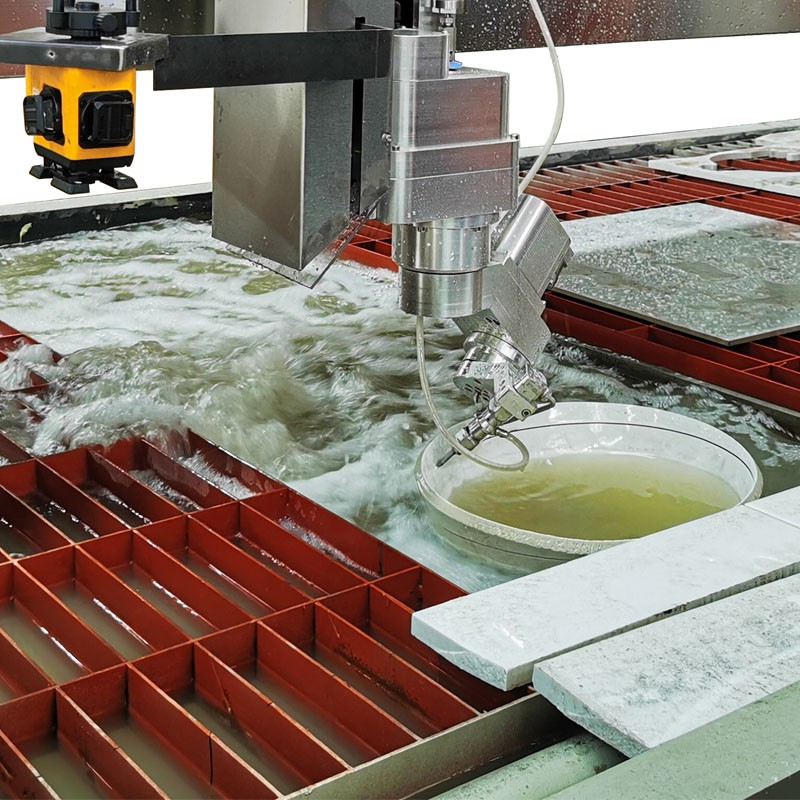

5-Axis didelio tikslumo vandens srove pjovimo sprendimas akmeniui, metalui, stiklui, keramikai ir kompozitinėms medžiagoms

HLWJ-4020 yra pramoninė-vandens srove pjovimo mašina, kuri naudoja aukšto slėgio vandens srove ir abrazyvą (dažniausiai granatą), kad būtų galima nupjauti smulkias linijas ant ruošinio ir gali pjauti beveik bet kokią medžiagą, išlaikant didelį tikslumą.

Ši penkių -ašių vandens srove pjovimo mašina gali pjauti bet kokiu ±60 laipsnių kampu, išspręsdama tradicinio pjovimo vandens srove pasvirimo problemą ir lengvai pjaustydama 2D/3D.

linijos pjovimo tikslumas yra ± 0,1 mm, o kampo pjovimo tikslumas yra ± 0,1 laipsnio. Ši mašina tinka nuožulniems paviršiams, tiesiems paviršiams, kūginiams paviršiams, apskritiems paviršiams, sukimosi paviršiams, grioveliams, nuožulniems ir savavališkai lenktiems paviršiams pjauti.

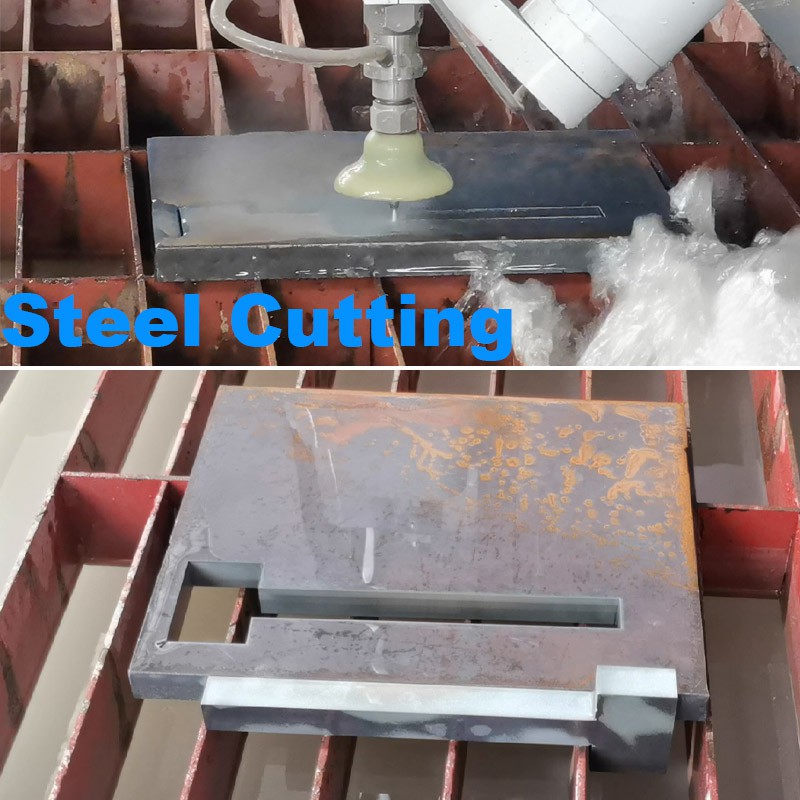

Juo galima pjauti įvairias medžiagas, įskaitant plieną, nerūdijantį plieną, aliuminį{0}}titaną, marmurą, granitą, keramiką, stiklą, gumą ir putas.

Waterjet Cutting Machine

Ką gali pagaminti HLWJ-4020?

Akmens pramonė

* Akmens pramonė
* Virtuvės stalviršiai
* Tuštumai
*Akmens medalionai
*Grindų inkrustacijos
*Vandens srovės mozaikos
* Meniniai akmenų raštai
*Architektūrinė akmens apdaila

Keramikos pramonė

*Didelio{0}}formato keraminės plokštės
*Dekoratyvinių plytelių įdėklai
*Sudėtingi keramikos raštai
* Vidaus sienų apdailos komponentai

Stiklo pramonė

*Dušo stiklo plokštės
*Dekoratyvinis stiklas
* Parduotuvės stiklas
* Prietaiso stiklas
*Automobilių stiklo komponentai

Metalo pramonė

*Nerūdijančio plieno dekoratyvinės plokštės
*Architektūriniai metaliniai ekranai
*Įrangos dangčiai
*Mechaninės dalys
* Individualūs metalo gamybos komponentai

TECHNINIAI DUOMENYS

Darbo zona	410*210	cm
X-ašies eiga	4000	mm
Y-ašies eiga	2000	mm
Z-ašies eiga	80-130	mm
Maks. C ašies sukimosi kampas	+/- 360	laipsnį
Maks. A ašies svyravimo kampas	+/- 60	laipsnį
Pjovimo tikslumas	+/- 0.1	mm
Pakartojamu tikslumu	+/- 0.05	mm
Važiavimo greitis	5000/15000	mm/min
Pagrindinė variklio galia	37	kw
Matmenys (I x P x A)	540x283x210	cm

Produkto informacija

Weihong Water Jet programinė įranga

Tai stabili judesio valdymo sistema. Jis išsprendžia technines problemas, susijusias su pjovimu aukštu-vandens srove, pvz., kūgio ir tempimo. Jis palaiko sklandų 5 ašių judantį pjovimą.

Tai lengva išmokti ir naudoti.

Apsaugos nuo susidūrimo įtaisas (pasirinktinai)

Mažos papildomos išlaidos, didelis sutaupymas!
„Waterjet“ anti{0}}susidūrimo žiedas: apsaugo pagrindines dalis ir sumažina remonto išlaidas!

Apversti-į-grindų krautuvas (pasirinktinai)

Nebereikia kelti sunkumų. Šis krautuvas pasvira iki pat žemės, todėl ant jo galite lengvai uždėti dideles plokštes. Jis pakyla lėtai ir perkelia medžiagas į pagrindinį stalą, todėl pakrovimas yra daug greitesnis ir paprastesnis.

Plokštės vaizdo fiksavimas (pasirinktinai)

Ši funkcija fotografuoja ir apdoroja akmens plokščių nuotraukas. Jis ištaiso iškraipytus vaizdus iš fotoaparato objektyvo.
Su nufotografuotu paveikslėliu galite tinkamai išdėstyti pjovimo formas ant plokštės. Galite likti atokiau nuo blogų akmens dėmių ir pažymėti iškilusias linijas, kurias norite pjauti. Taip pat patikrinama, ar plokščių kraštai yra lygūs ir tinkamos formos.

Abrazyvinė ekranavimo sistema (pasirinktinai)
Galutinis filtro blokas: jis valo vandens srovei skirtą abrazyvą. Pildant medžiagas jis neleidžia nešvarumams ir drožlėms patekti į pagrindinę abrazyvinę dėžę, todėl padavimo vamzdžiai ir maišymo bakas retai užsikemša.

Tai taupo jūsų laiką, išlaidas ir žaliavas. Sumažina sunaudotus gabalus, mažiau atliekamų perdarymo darbų ir sutrumpėja mašinos sustabdymo laikas.

HIWIN linijinis vadovas

Linijiniai slydimo blokai ir vežimėliai, taip pat spiralinis stovas ir krumpliaračiai užtikrina greitą, stabilų judėjimą pirmyn{0}}ir-atgal.

Automatinis alyvos siurblys sutepa visus linijinius slydimo bėgelius, stelažus ir krumpliaračius. Tai sustabdo rūdis ir leidžia mašinai judėti tiksliai.

WEIHONG lazerinis jutiklis

Jis automatiškai nuskaito ir tiksliai matuoja aukštį. Jis išlaiko fiksuotą tarpą tarp pjovimo galvutės ir ruošinio paviršiaus.

VEIHONGASServo variklis

Greičių diapazonas: 0–1500 aps./min., jis varo X-ašį, kad judėtų tiksliai ir sklandžiai

Pagrindinis variklis Gamintojas: ND

37 kW galia ir 93,9% efektyvumas paverčia elektros energiją aukšto slėgio siurblio galia

Stiprintuvas

Stiprintuvas, tiekiantis nuolatinį aukšto{0}slėgio vandenį ir turintis pagrindinius komponentus, gautus iš Ashcroft USA, gali pasigirti patikimu ir stabiliu važiavimu

Hytek Elec{0}}magnetinis vožtuvas

Elec{0}}magnet Valv iš Taivano, Kinijos

patogi perjungimo funkcija

Auto abrazyvo tiekimo sistema

Auto Abrasive Delivery System tiekia abrazyvą į reguliatorių, turi oro{0}}užsikimšimo vožtuvą, CNC automatinį valdymą, savaiminį{1}}užsandarinimą ir tikslų srauto reguliavimą

KMT aukšto slėgio siurblys (JAV)-Pasirenkama

* Aukštas slėgis ir didelis efektyvumas, kuris maksimaliai padidina gamybos pajėgumus

*Puikesnė pjovimo kokybė, sumažinanti{0}}posto apdorojimo darbus

* Mažas priežiūros poreikis, didelis patikimumas ir stabili veikimo būsena

* Puikus prisitaikymas su įvairiais taikymo scenarijais

*Aplinkai nekenksmingas ir protingas dizainas, atitinkantis standartus ir paprastas valdyti

Vairavimo sistema

Vairavimo sistemoje naudojami importuoti pagrindiniai komponentai, pasižymintys patvarumu ir sauga; Jis spaudžia vandenį ir tiekia nuolatinį vandens srautą, kad pjovimo galvutėje susidarytų viršgarsinė vandens srove, kurios didžiausias išėjimo slėgis yra 4137 bar (60000 psi, 400 MPa) ir tvarus pjovimo slėgis, pasiekiantis 380 MPa

Oru{0}}aušinamas pramoninis aušintuvas

Šis aušintuvas turi 6 AG kompresorių ir užtikrina 150 000 cal/h aušinimo našumą, palaikydamas 5–35 laipsnių veikimo diapazoną. Su 0,75 kW siurbliu, jo integruota konstrukcija užtikrina efektyvų šilumos pašalinimą vandens srovės sistemoms.

ROI ir atsipirkimo laikotarpis akmens gamyboje

1. Ar ši mašina gali pakeisti kelias akmens pjovimo mašinas mano dirbtuvėse?

Jis gali atlikti užduotis, kurios paprastai yra paskirstytos:

*Tiltinis pjūklas, skirtas tiesiai pjauti
*Rankinis arba šabloninis pjovimas vandens srove netaisyklingoms formoms
*Atskira gręžimo-pjovimo ar gręžimo įranga
*Rankų apdailos ir kraštų korekcijos procesai

Jis ypač vertingas apdorojant didelės-vertės ir subtilias akmens medžiagas, kur tradiciniai pjovimo metodai kelia didesnę lūžimo ar paviršiaus pažeidimo riziką.

Tai apima:

*Prabangus natūralus akmuo (onicas / marmuras su stipriomis gyslų struktūromis)
* Permatomos akmens plokštės
*Kvarcitas ir trapus didelio{0}}tankio granitas
*Plonos akmens plokštės
*Aukštos klasės-dekoratyvinis akmuo su natūraliais įtrūkimais arba netaisyklingomis mineralinėmis struktūromis

Realioje gamybos aplinkoje šių medžiagų dažnai vengiama arba jos perkamos iš išorės dėl lūžimo rizikos. Pjovimas vandens srove žymiai sumažina medžiagos mechaninį įtempimą apdorojimo metu.

2. Kiek galima tikėtis gamybos efektyvumo pagerėjimo akmens apdirbimo srityje?

Akmens gamyboje efektyvumas daugiausia padidėja sumažinus proceso etapus, o ne padidinus vien pjovimo greitį.

Įprastai virtuvės stalviršio darbo eigai tradicinis apdorojimas paprastai apima kelias mašinas ir tvarkymo veiksmus:

HLWJ-4020 tai sumažina atlikdamas pjovimą, kriauklės atidarymą, formavimą ir kampų apdorojimą vienu nustatymu.

👉 Akmens gamybos srityse:

Bendras gamybos efektyvumo padidėjimas paprastai yra apie 30–60%, priklausomai nuo dalies sudėtingumo.

Užtrapūs arba didelės vertės{0}}akmenų tipai, patobulinimas yra dar reikšmingesnis praktikoje, nes mažiau tvarkymo žingsnių tiesiogiai sumažina lūžimo riziką ir perdirbimo nuostolius.

3. Kiek darbo jėgos galima sumažinti akmens fabrike?

Akmens dirbtuvėse darbo sąnaudas sudaro ne tik pjovimo operacijos, bet ir daugiausia apdorojimas, padėties nustatymas ir tolesnis{0}}apdirbimas.

Įprasta tradicinė sąranka:

*2–3 mašinistai per pamainą

*1-2 medžiagų krovos darbuotojai

*1–2 apdailos/kraštų poliravimo darbuotojai

Iš viso:4-6 darbuotojai per pamainą

Pristačius HLWJ-4020:

Paprastai pakanka 1–2 operatorių per pamainą (stebėjimas + programavimas)

👉 Tikras rezultatas:

Priklausomybė nuo darbo sumažėja maždaug 30–50%.

Gamyklų perdirbimuiprabangus akmuo ar trapios medžiagos, sumažinimas yra dar vertingesnis, nes mažiau rankiniu būdu atliekamų perkėlimų reiškia ir mažiau atsitiktinių pažeidimų.

4. Kiek galima sumažinti medžiagų atliekų kiekį pjaunant akmenį?

Medžiagų efektyvumas yra esminis akmens gamybos IG veiksnys, ypač marmurui, granitui, kvarcitui ir prabangiam dekoratyviniam akmeniui.

Pagrindiniai techniniai pranašumai yra šie:

*Briubos plotis: 0,5–1,0 mm

*Šaltojo pjovimo procesas (be terminės deformacijos)

*Pjovimo tikslumas: ±0,1 mm

*Pakartojamumas: ±0,05 mm

👉 Užbrangūs ir trapūs akmens tipai, pvz., oniksas, permatomas marmuras ir įtrūkęs{0}}natūralus akmuo:

*Mažesnis mechaninis įtempis sumažina briaunų lūžimą

*Geresnis lizdas sumažina atliekų dėl netaisyklingų plokščių defektų

*Daugiau naudingo derliaus iš kiekvienos plokštės

Čia akmens dirbtuvėse dažniausiai sugeneruojama didžiausia IG.

5. ROI ir atsipirkimo laikotarpis akmens gamyboje

Toliau pateikiamas konservatyvus pramonės-pagrįstas įvertinimo modelis, skirtas vidutinio-dydžio akmens dirbtuvėms:

Prielaidos:

*Mėnesio gamyba: 800–1500 m² akmens gaminiai

* Vidutinė apdorojimo vertė: 10–25 USD už m²

*Eksploatacija: 10 mėnesių per metus

Pajamų ir taupymo šaltiniai:

A. Darbo sąnaudų mažinimas (sutaupoma 2–3 darbuotojai per pamainą)
Numatomas metinis sutaupymas:$12,000 – $28,000

B. Medžiagų sutaupymas (5–12 % naudojimo pagerėjimas)
Numatomas metinis sutaupymas:$8,000 – $25,000

C. Sumažėjusi trapių ir prabangių akmenų lūžimo rizika (pagrindinė paslėpta vertė)
Apima:

* Oniksas

* Permatomas marmuras

* Kvarcitas

*Didelių{0}}plyšių natūralaus akmens plokštės

Numatomas metinis nuostolių sumažėjimas:$5,000 – $30,000(labai priklauso nuo medžiagų mišinio)

D. Papildomas pelnas iš naujo produkto galimybių (pagrindinis veiksnys)
Apima:

*Sudėtingi stalviršiai

* Meniniai akmenų raštai

*Architektūriniai dekoratyviniai projektai

*Darbai anksčiau buvo perduoti iš išorės

Numatomas metinis papildomas pelnas:$15,000 – $50,000

Taikymas

* Akmens / keramikos pramonė, pvz., naudojama stalviršiams, meniniams galvosūkiams, grindų intarpams ir mozaikoms gaminti.
* Stiklo pramonė, pavyzdžiui, vonios stiklai, vitrinų stiklai, automobilių stiklai ir prietaisų stiklai.
* Metalo pramonės, tokios kaip apdaila, apdaila nerūdijančio plieno ir kitų metalų pjovimo procese, įrangos dangtelių pjovimas, metalinių dalių pjovimas.
